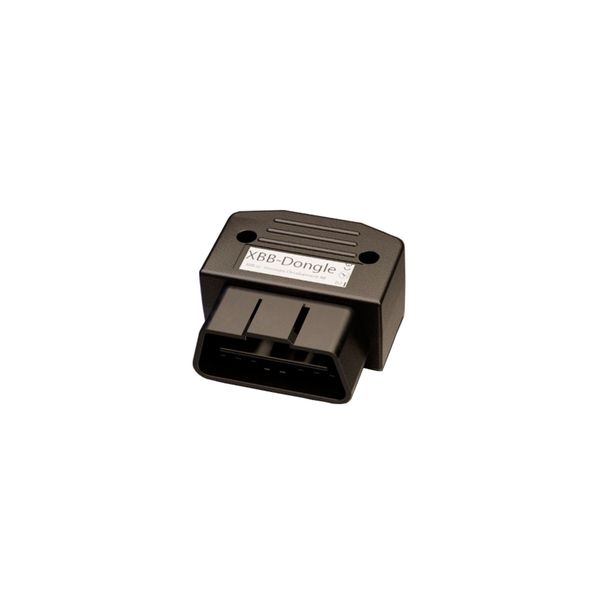

Can-väylä ohjausyksikkö XBB Dongle

OBD-II-porttiin kytkettävä ohjausyksikkö, joka mahdollistaa kaukovalojen signaalin lukemisen can-väylästä sellaisissa ajoneuvoissa, joissa herätevirtaa ei voida ryöstää polttimon virtajohdosta. Käytetään yhdessä XBB PowerUnit-releen kanssa.

XBB Dongle on ohjausyksikkö, joka yhdessä XBB PowerUnit-releen kanssa mahdollistaa lisävalojen asennuksen can-väyläohjattuihin ajoneuvoihin. Donglea ja PowerUnitia käytetään silloin, kun herätevirtaa ei voida ottaa suoraan polttimon virtajohdosta, vaan kaukovalojen signaali täytyy napata OBD-II-portista. Dongle asennetaan OBD-II-porttiin, josta se nappaa pitkien valojen signaalin, ja lähettää tiedon relejohtosarjaan asennetulle PowerUnitille, joka puolestaan ohjaa autoon asennettua valoa kyseisen signaalin mukaisesti. Yhteen Dongle-ohjausyksikköön voidaan yhdistää yhteensä neljä PowerUnit-relettä.

Tekniset tiedot

• Tuote: XBB Dongle
• Käyttötarkoitus: Herätevirran nappaaminen OBD-II-portista
• Nimellisjännite: 12/24V
• Käyttöjännite: 9-36V
• Virrankulutus lepotilassa: 3 – 5.4 mA
• Virrankulutus CAN-tiedonsiirrossa: 30 mA
• Kytkentä: 2 x 8 pin uros
• Käyttölämpötila: -40 – 85°C
• Paino: 28 g
• EMC/Hyväksynnät:
  • EN 50498:2010
  • EN 50581:2012
  • RED 2014/53/EU
  • EN 300328 – V2.1.1
  • EN 301489-01 – V2.1.1
  • EN301489-17 – V3.1.1
  • EN 60950 – 1:2006
  • /11:2009
  • /A1:2010
  • /A12:2011
  • /A2:2013
  • EN 62479:2011-09
  • RoHS 2011/65/EU
• Takuu: 12 kk
